貝蘭德推出Qi2.2“一芯雙充”25W無線充電解決方案

前言

近期，貝蘭德推出了Qi2.2“一芯雙充”25W無線充電模塊，其內部采用了貝蘭德 D9512C 芯片方案。該無線充電模塊配備了2個線圈，其中一個帶有磁吸的線圈支持最高 25W 輸出功率，另一個線圈支持 5W 輸出功率。

這款無線充電模塊內置貝蘭德的 D9512C 主控芯片，不僅支持多種主流協議，還集成了過流保護、過壓保護和異物檢測保護等多項保護功能。整個無線充電模塊的主控系統由貝蘭德 D9512C 主控芯片和 D2006、D9011 功率全橋芯片組成。

接下來，我們對這一方案進行詳細介紹。

貝蘭德25W+5W無線充電解決方案

看看貝蘭德 25W磁吸無線充電模塊的內部構造和用料。

PCBA模塊，左側可見4顆NPO電容和貝蘭德D9011功率全橋芯片。

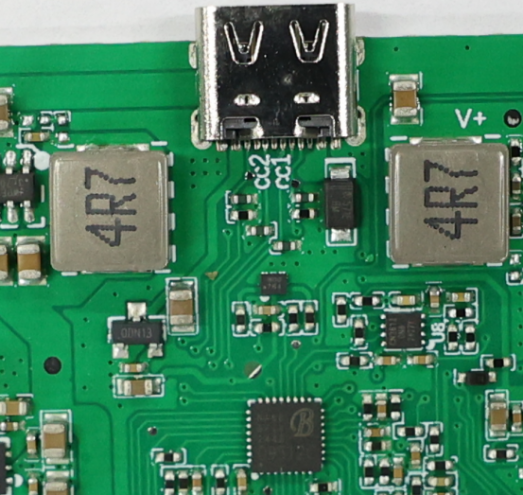

中間設有一個USB-C母座，2顆4R7電感和1顆D9512C主控芯片。

D9512C是一顆來自貝蘭德的無線充電發射控制芯片，是一顆完整的單芯片無線充電芯片，這款芯片內置PD3.0(PPS)/QC3.0等快充協議，支持使用PD快充供電，支持4~16V輸入電壓。芯片兼容WPC Qi2.2標準，支持MPP+BPP協議，支持Qi2.2-25W二合一等應用。

D9512C內部集成32位處理器，還集成I2C通信，豐富的IO口資源，支持功能定制及認證測試，支持定制LED指示燈效果。D9512C 采用 4 x 4mm的 QFN32封裝，集成 72MHz主頻 32bit處理器，PWM 高至 144MHz。

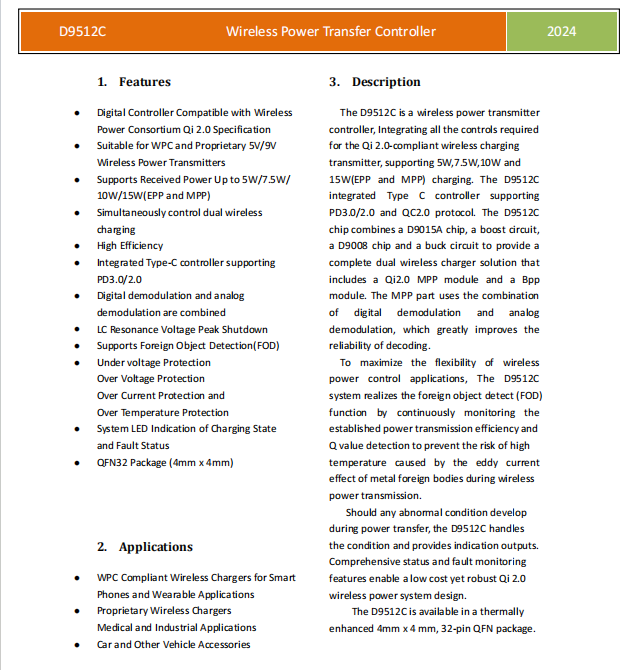

貝蘭德 D9512C 芯片詳情。

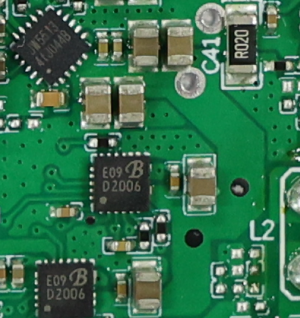

PCBA模塊右側可見2顆D2006功率全橋芯片，1顆R020合金電阻。

右下角還設有7顆NPO電容。

總結

貝蘭德的25W+5W無線充電解決方案在設計和性能上都十分優越，集成度高，不僅能提供高效的無線充電體驗，還支持多種主流快充協議，滿足用戶多樣化的需求。

D9512C 主控芯片和 D2006 功率全橋芯片的搭配使用，實現了高效的無線充電體驗，還確保了設備在多種環境下的穩定性和可靠性。貝蘭德 D9512C 的高集成度與優越的設計確保了高效的電流傳輸和低損耗，在無線充電模塊的供電管理中發揮了關鍵作用。
